Трубопровідні системи потребують надійної запірної арматури, яка дозволяє контролювати рух робочого середовища на окремих ділянках мережі. Одним із поширених рішень є засувки. Їх застосовують у системах водопостачання, теплових мережах, на промислових та комунальних об’єктах.
Для чого використовують трубопровідні засувки
Основне призначення засувки — повне відкриття або перекриття потоку робочого середовища. Така арматура встановлюється безпосередньо на трубопроводі та дозволяє за потреби відключити його окрему ділянку.
Підбираючи засувки, необхідно враховувати діаметр трубопроводу, робочий тиск, температуру та властивості середовища. У каталозі UKSPAR представлені різні типи такої запірної арматури, що дозволяє знайти рішення відповідно до параметрів конкретної системи.
Засувки можуть застосовуватися:
- у системах водопостачання;
- у теплових мережах;
- на насосних станціях;
- у каналізаційних системах;
- на промислових трубопроводах;
- на очисних та інших інженерних об’єктах.
Конкретна сфера використання залежить від конструкції арматури, матеріалів її виготовлення та допустимих параметрів робочого середовища. Тому перед встановленням необхідно перевіряти технічні характеристики вибраної моделі.
Основні види трубопровідних засувок
Конструкція запірної арматури визначає принцип її роботи та можливу сферу застосування. Серед поширених рішень можна виділити клинові, шиберно-ножові, фланцеві та міжфланцеві моделі.

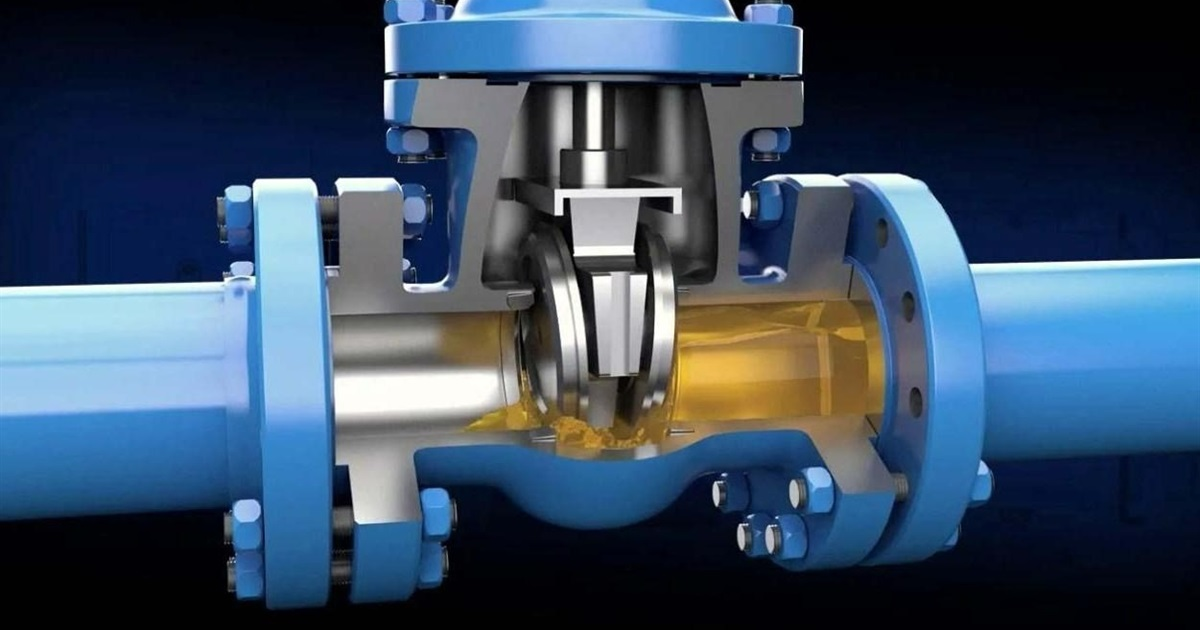

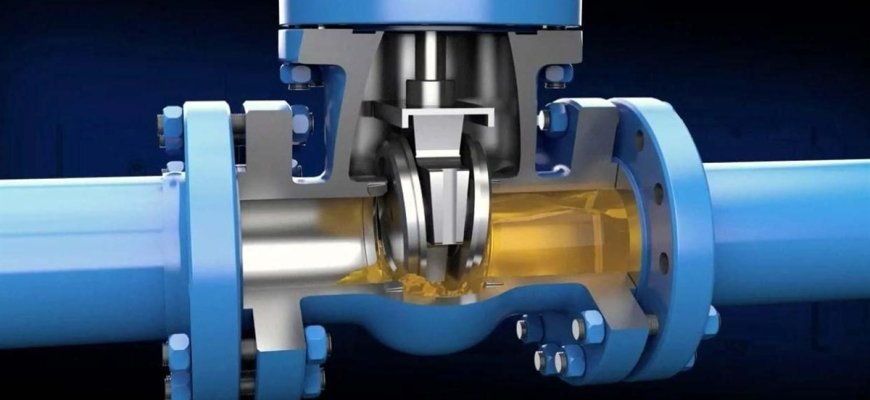

У клинових засувках перекриття потоку відбувається за допомогою клина, який переміщується всередині корпусу. Моделі з обгумованим клином широко застосовуються у водопровідних та інших інженерних системах.
Шиберно-ножова конструкція має запірний елемент у вигляді пластини. Такі моделі можуть використовуватися для стоків, технічної води, суспензій та деяких інших середовищ, зокрема тих, що містять тверді включення.
Фланцеві та міжфланцеві моделі

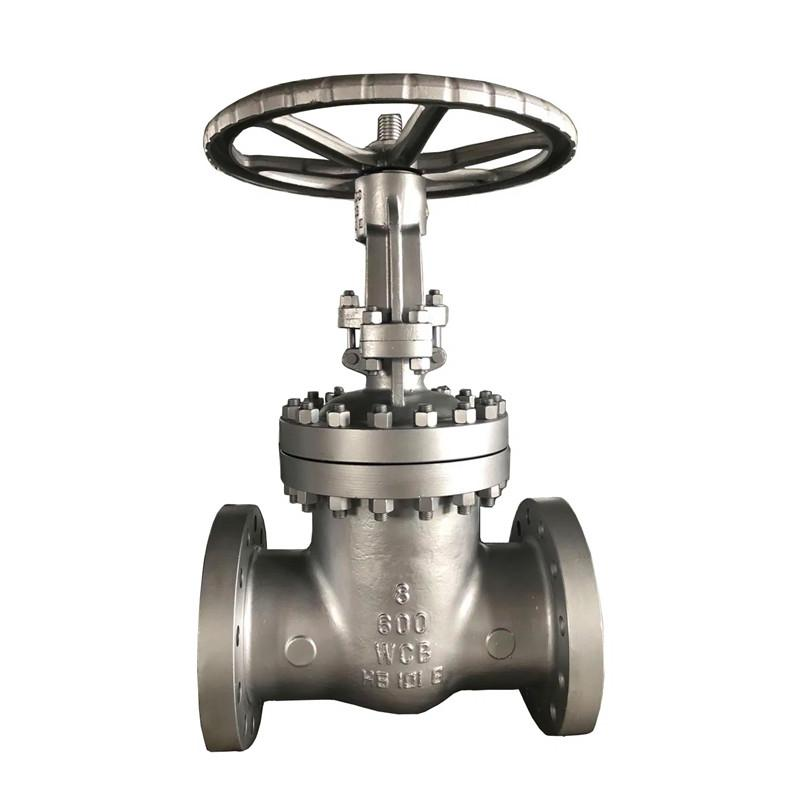

Важливою характеристикою є спосіб встановлення арматури на трубопроводі. Фланцеві засувки приєднуються за допомогою фланців. Такий тип з’єднання широко використовується в інженерних і промислових мережах.
Міжфланцеві конструкції монтуються між фланцями трубопроводу. Вони відрізняються компактною монтажною довжиною. Такий варіант часто зустрічається серед шиберно-ножових моделей.
Під час вибору способу приєднання потрібно враховувати конструкцію трубопроводу, доступний простір для монтажу та характеристики обладнання.
Які характеристики враховувати під час вибору
Правильно підібрати засувку лише за її зовнішніми розмірами неможливо. Арматура повинна відповідати параметрам системи, у якій вона буде експлуатуватися.
Перед покупкою варто врахувати:
- умовний діаметр DN;
- номінальний тиск PN;
- робочу температуру;
- тип і властивості середовища;
- матеріал корпусу;
- матеріал ущільнювальних елементів;
- спосіб приєднання;
- тип керування.
Якщо через трубопровід транспортується середовище з твердими частинками, додатково потрібно враховувати їх концентрацію, розмір та абразивність. Це особливо важливо для правильного підбору промислової запірної арматури.
Ручне та автоматизоване керування

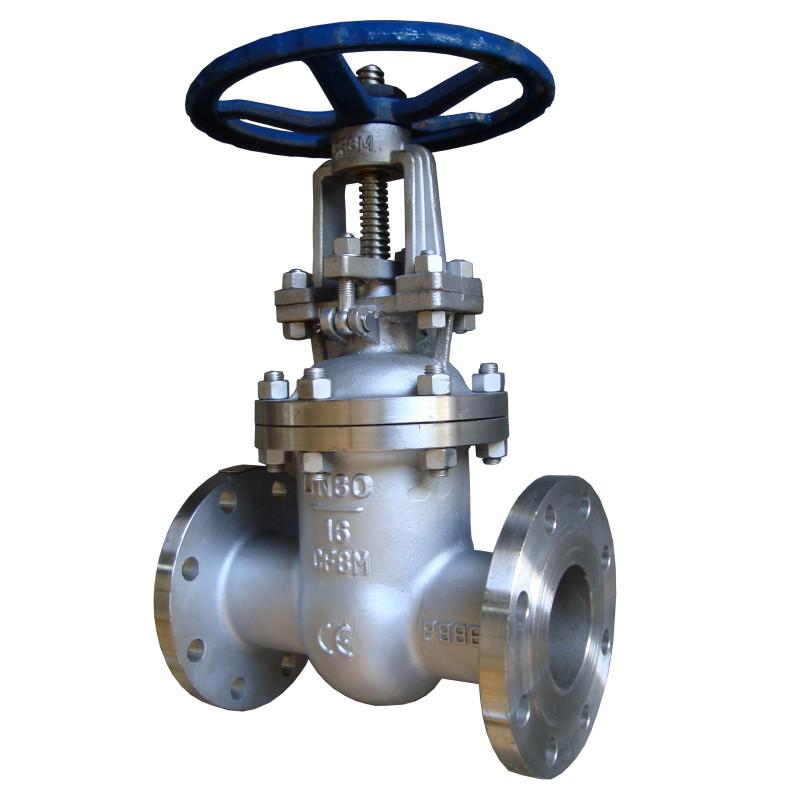

Класичним варіантом є ручне керування за допомогою штурвала. Воно підходить для систем, де відкривання та перекривання потоку виконується без необхідності дистанційного керування.

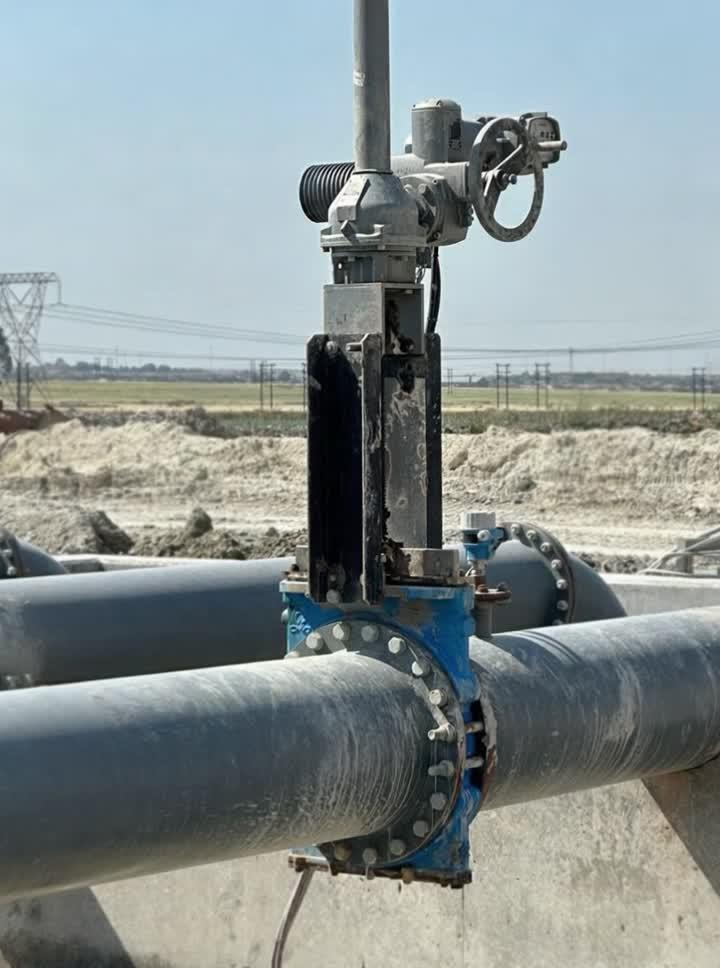

Для автоматизованих систем застосовують засувки з електричним або пневматичним приводом. Вони дозволяють керувати положенням запірного елемента без безпосередньої ручної дії на механізм.
У лінійці UKSPAR є моделі з ручним керуванням, а також конструкції з електро- та пневмоприводом. Вибір конкретного виконання залежить від призначення трубопроводу та вимог до керування обладнанням.
Чому важливе робоче середовище
Вода, стоки, технічні рідини та суспензії мають різні властивості. Тому засувка, яка добре працює в одній системі, не обов’язково підійде для іншої.
Матеріали корпусу, запірного елемента й ущільнення повинні бути сумісними з робочим середовищем. Необхідно також враховувати допустиму температуру та тиск.
Для середовищ із твердими включеннями важливе значення має конструкція запірного елемента. Правильний вибір допомагає забезпечити нормальне перекриття потоку та зменшити ризик передчасного зношування обладнання.
Що важливо під час експлуатації
Навіть правильно підібрана запірна арматура потребує грамотного монтажу та експлуатації. Встановлення повинно виконуватися відповідно до конструкції засувки та параметрів трубопровідної системи.
Під час експлуатації необхідно контролювати герметичність з’єднань і стан рухомих елементів. Не варто перевищувати допустимі для конкретної моделі значення тиску та температури.
Також потрібно враховувати призначення засувки. Запірна арматура цього типу насамперед розрахована на відкривання або повне перекривання потоку. Можливість роботи в інших положеннях має визначатися характеристиками конкретної моделі.
Висновок
Трубопровідні засувки використовуються для перекриття потоку робочого середовища та є важливою частиною багатьох інженерних систем. Вони відрізняються конструкцією, способом приєднання, матеріалами та варіантом керування.
Під час вибору засувки потрібно враховувати DN і PN, температуру, властивості робочого середовища, спосіб монтажу та необхідність автоматизованого керування. Відповідність цих характеристик параметрам трубопроводу допомагає забезпечити надійну та тривалу роботу запірної арматури.
